【仪器概述】

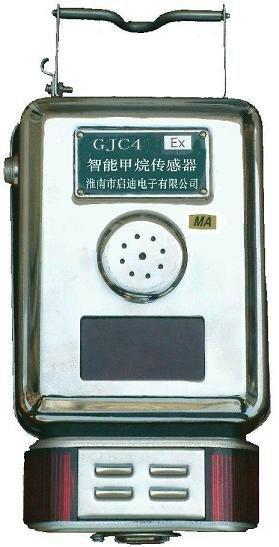

甲烷传感器是为满足我国煤矿监测井下沼气的需要而研制的，它可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备，并具有就地显示沼气浓度值，超限声光报警及断电功能。经国家防爆检验机关进行联机检验后，可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室、回风巷道等地点固定使用。
【主要特点】
●采用新型单片机微机和高集成数字化电路，使电路结构简单，性能可靠，便于维护与调试。
●实现新型热催化元件，使仪器性能更加稳定，调校周期大大延长。
●实现了红外遥控调校零点、灵敏度、报警点等功能，使调校方便简单。
●增加了传感器断电控制功能，并可任意设定断电点，实现了一机多用。
●采用新型开关电源，降低了整机功耗，增加了仪器传输距离。
●增加了故障自检功能，便于使用与维护。
●设计了高强度外壳结构，增加了仪器抗冲击能力。
【技术参数】
1.适用条件
传感器用于含有甲烷但不含有硅化物的爆炸性环境和无强烈振动、无直接淋水处并能适应下列环境大气条件：
贮存温度：-40～60℃
工作温度：（0～40）℃
相对湿度：≤98%（25℃）
大气压力：（80～116）kPa
风速：0～8m/s
无显着、振动和冲击、无破坏金属和绝缘材料的腐蚀性气体、无滴水的场所；
具有爆炸性气体混合物的煤矿井下
2.技术指标
测量范围：0~4.00% CH4
基本测量误差：0.00~1.00% CH4 ±0.10% CH4
1.00~2.00% CH4 ±0.20% CH4
2.00~4.00% CH4 ±0.30% CH4
显示方式：四位红色数码管显示
第一位：功能显示：1-调零2-调灵敏度3-调报警点4-调断电点 5-自检
后三位：测量数值显示(%CH4)
信号输出：信号带负载能力：0~400Ω
报警方式：二级间歇式声光报警，声强>85dB， 光强能见度>20m
报警点范围：0~4%CH4连续可调
断电点设置：可分别定为0.50、0.75、1.00、1.25、1.5、2.0% CH4，相应复电点分别为断电点下限，可在0-3% CH4范围内设置。
采样方式：扩散式
元件检测反应速度：<30S
热催化元件寿命：一年
本安参数：a、Ui：18V（DC） Ii：70mA
b、Ci：0.08μF Li：0mH
工作电压：DC9-24V
工作电流：≤70mA
防爆型式：矿用本质安全兼隔爆型
防爆标志：ExibdI
外壳材料：不锈钢
外壳颜色：银白色
外形尺寸：260×130×55mm
重量：1kg
电缆长度：2000m
分布电感：≤800uH/km
分布电容：≤0.06uf/km
【工作原理】
该传感器测量沼气浓度采用热催化原理。热催化元件和金属膜电阻及调节电位器P1组成惠斯登电桥，当环境中的沼气以扩散的方式进入气室腔时，与敏感元件反应，电桥有与沼气浓度相对应的电讯号输出，该项讯号经A/D转换器转换后，直接送往单片机89C51进行数据处理，来完成仪器的显示、报警等功能。该报警仪以89C51为中央处理单元、由测量电桥、A/D转换、数字显示、声光报警等单元电路组成。
